Предлагаем подробнее познакомиться с ТМ «KambiBlock», а точнее с её системой FreeBlock (подпорные стены от нашей торговой марки).

Система «FreeBlock» – это ограждающая конструкция (высота возведения стены до 4 м). Преимущество этих блоков в том, что они имеют двустороннюю облицовку, поэтому могут использоваться как подпорные стены (ими оформляют верхнюю видимую часть), так и ограждения. Эти блоки позволяют делить участок на зоны – функциональные и эстетические. На территории с уклоном или сложным рельефом они позволяют провести террасирование. Мы предлагаем четыре разных варианта лицевой поверхности блоков, которые могут быть окрашены в предложенные типовые цвета, а также возможен подбор индивидуальных цветовых решений.

КМД «Камбіо» — производитель подпорных стен, и, соответственно, в его ассортименте есть блоки для подпорных стен высшего качества. С нашими предложениями можете ознакомиться в разделе «Подпорные стенки».

Инструкция по монтажу системы FreeBlock

Данная статья предназначена для облегчения понимания того, как правильно устанавливать и строить подпорные стены из системы «FreeBlock». Рекомендации, представленные в статье, являются учебным материалом для подрядных организаций. Благодаря им Вы сможете без проблем и ошибок возвести подпорные стены, используя наши блоки для подпорных стен системы FreeBlock.

1. Последовательность возведения конструкции «FreeBlock»

    • До начала монтажа конструкции необходимо: разметить её расположение с учётом всех изгибов и уклонов, подсчитать, сколько понадобится рядов камней, спланировать благоустройство территории.

    • До начала земляных работ с нужного участка убирается плодородный слой почвы (25-30 см). Его нужно переместить на отдельную площадку и хранить, поскольку он понадобится при дальнейшем обустройстве территории.

    • Способ подготовки площадки выбирается исходя из условий рельефа: если поверхность ровная или перепад уровней грунта незначительный - насыпь создаётся искусственно, если же крутой склон затрудняет монтажные работы - выполняется выемка грунта с последующей обратной засыпкой в процессе возведения стенки.

    • Устройство основания начинается с выемки грунта под траншею (её ширина и глубина определяются в соответствии с толщиной основания, а значит, индивидуально для каждого проекта).

    • В зависимости от высоты стенки выбирается тип основания: оно бывает из утрамбованного щебня или бетонного фундамента. Выбор основания зависит от нескольких факторов:
      - высота подпорной стены;
      - несущая способность грунта;

      - дизайн проекта и т. п.

    • Для обеспечения надлежащей несущей способности укрепляемая зона и грунт под выравнивающую подушку фундамента должны быть исследованы инженером.

Если стена высотой до 1 м - достаточно разместить её на основании из утрамбованного щебня толщиной минимум 200 мм. Если стена высотой от 1 м до 2,0 м - на слой утрамбованного щебня укладывается монолитный ленточный фундамент толщиной минимум 200 мм.

  • Опалубка под фундамент может быть как металлической, так и деревянной. Верхняя часть щитов опалубки устанавливается с помощью лазерного уровня и нивелира и должна соответствовать отметкам верхней части фундамента по проекту. Для обеспечения полного контакта фундамента с блоками важно загладить его поверхность после бетонирования (необходимая ровность поверхности должна составлять +/- 5 мм).
  • Первый ряд блоков устанавливается в соответствии с определённым уровнем. Блоки монтируются с помощью экскаватора или погрузчика.
  • Кладка блоков ведётся вразбежку со смещением в полблока. Блоки должны устанавливаться последовательными рядами. Интервал, уровень и выравнивание элементов проверяются непосредственно после завершения установки каждого ряда. На каждой стадии монтажа необходимо обеспечивать закрепление фасадных элементов в соответствии с их конструкцией. Блоки второго и последующих рядов монтируются аналогично первому с учётом пазового соединения. Полукруглый паз нижней части блока должен вплотную прилегать к шарообразным шпонкам, расположенным в верхней части блока нижнего ряда.
  • После завершения строительства всей стены на поверхность камней «Freeblock СД» укладывается плодородный слой почвы, снятый при подготовке к работам, или укладывается последний ряд в виде крышки «Freeblock СМК», далее выполняется обратная засыпка траншеи с уплотнением. Процесс уплотнения выполняют, пока весь слой грунта засыпки не достигнет нужного коэффициента уплотнения (он должен быть не менее 0,95).
  • Монтаж бетонных и железобетонных блоков ведётся в соответствии с требованиями СНиП 3.03.01.

2. Типовые конструктивные решения

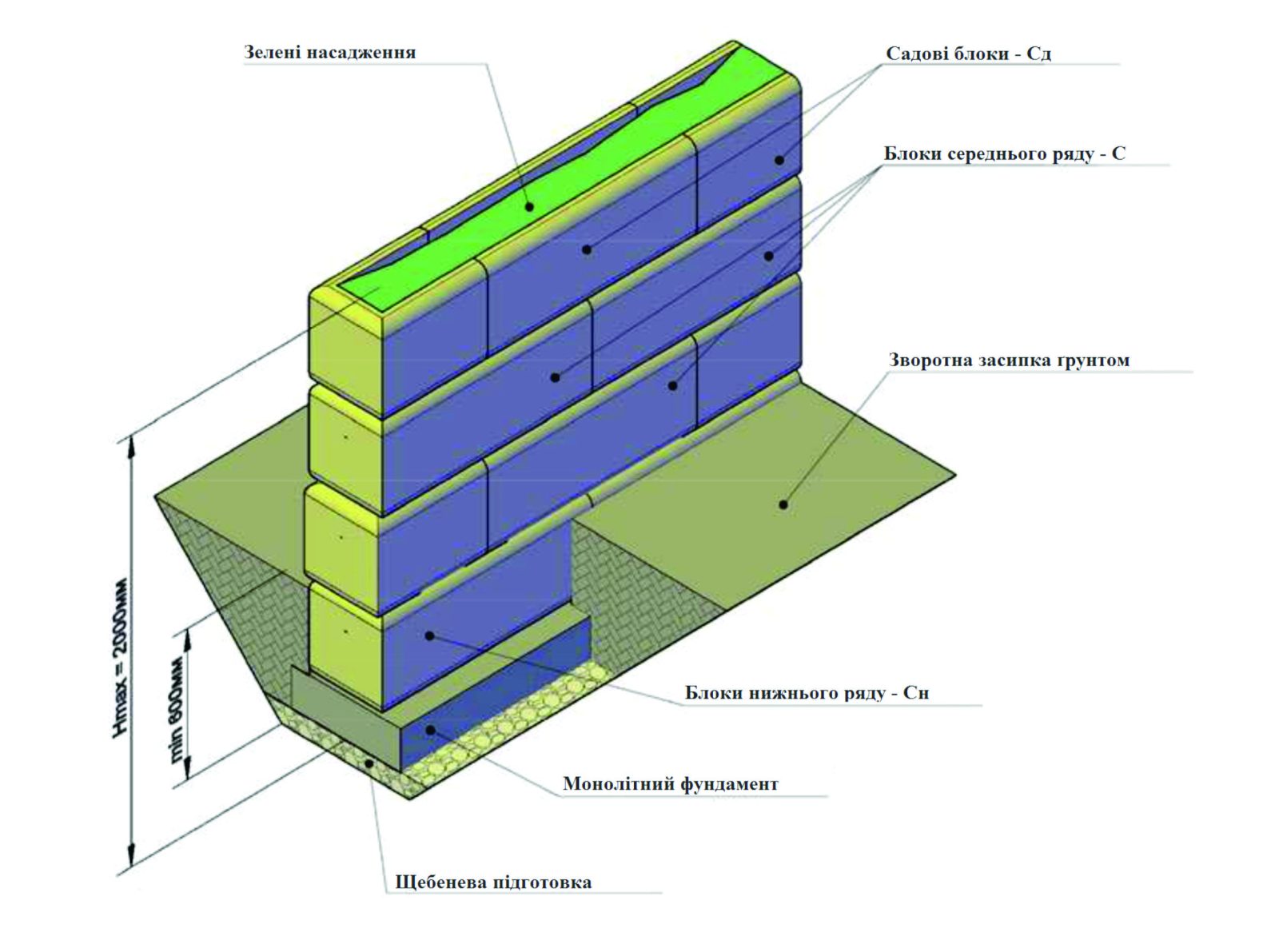

ПОДПОРНАЯ СТЕНА С ВЕРХНИМ БЛОКОМ «СД» ДЛЯ ЗЕЛЁНЫХ НАСАЖДЕНИЙ

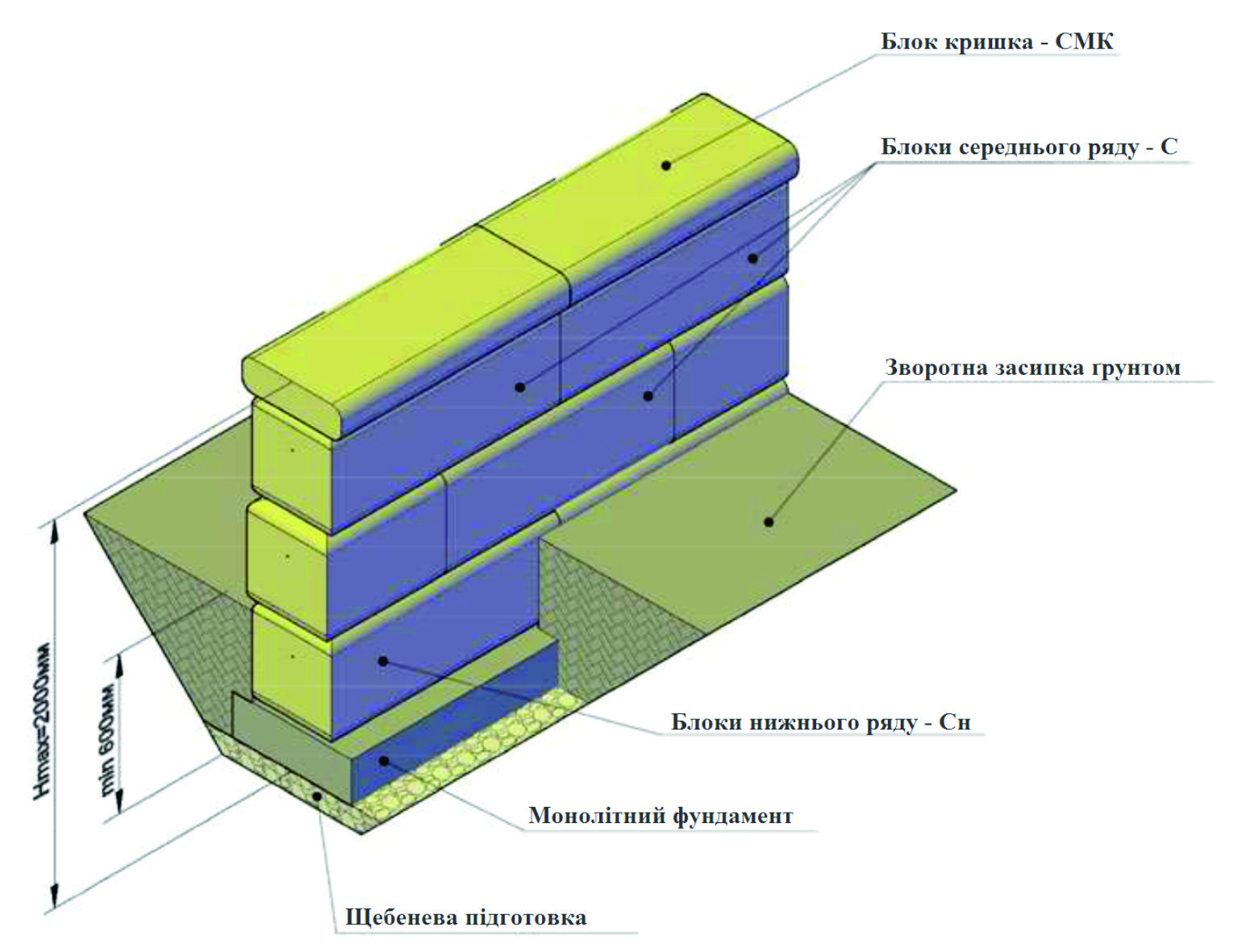

СТЕНА С ВЕРХНИМ БЛОКОМ-КРЫШКОЙ «СМК»

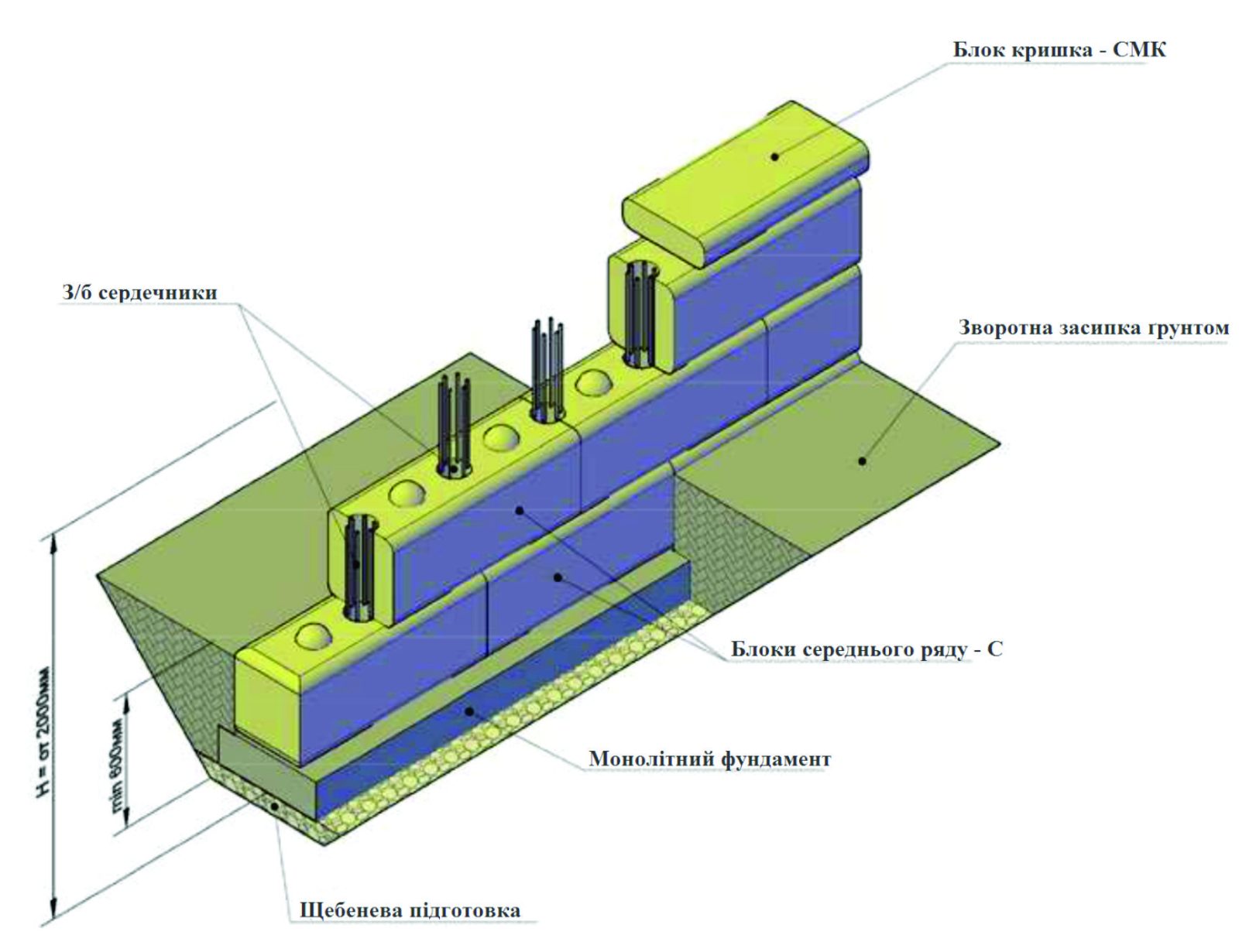

СТЕНА С УСИЛЕНИЕМ ИЗ Ж/Б СЕРДЕЧНИКОВ

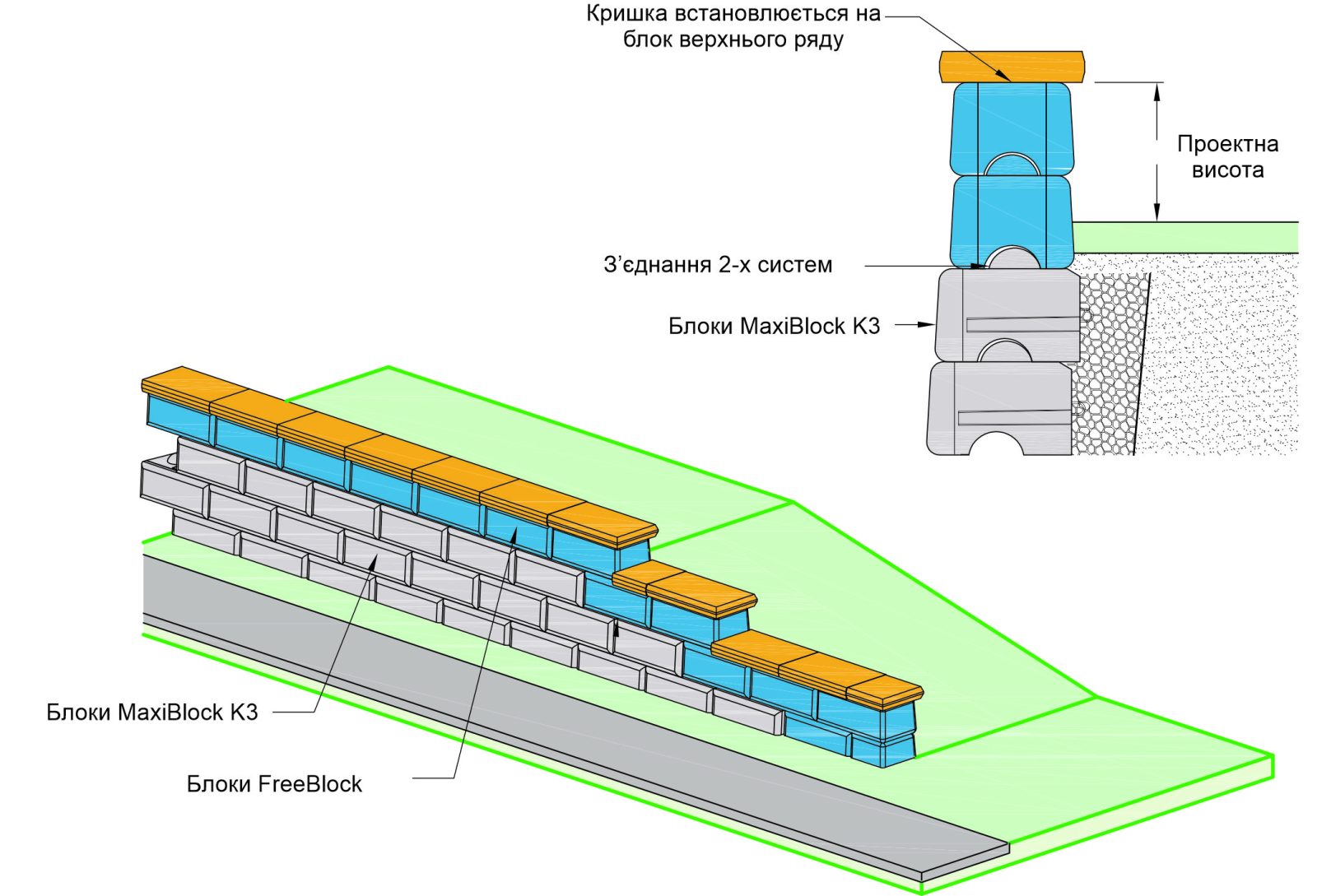

ИСПОЛЬЗОВАНИЕ СИСТЕМЫ FREEBLOCK СОВМЕСТНО С СИСТЕМОЙ MAXIBLOCK

Надеемся, что эта информация о подпорных стенах была Вам полезна! Читайте также статьи о других подпорных стенах нашего производства: «Что такое система MaxiBlock?» и «Что такое система SmallBlock?».
